Retrofitting Autoclave

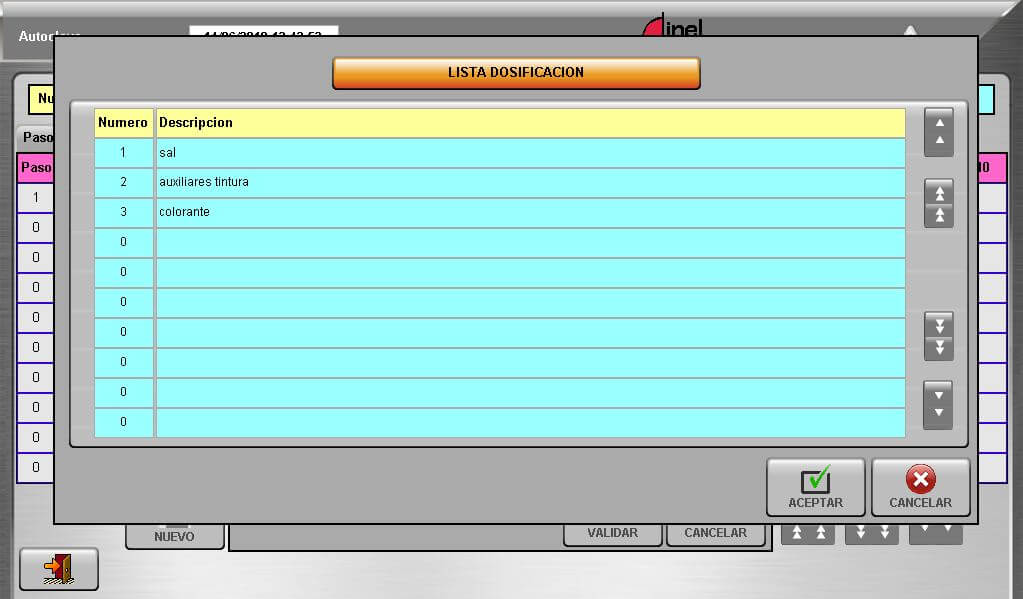

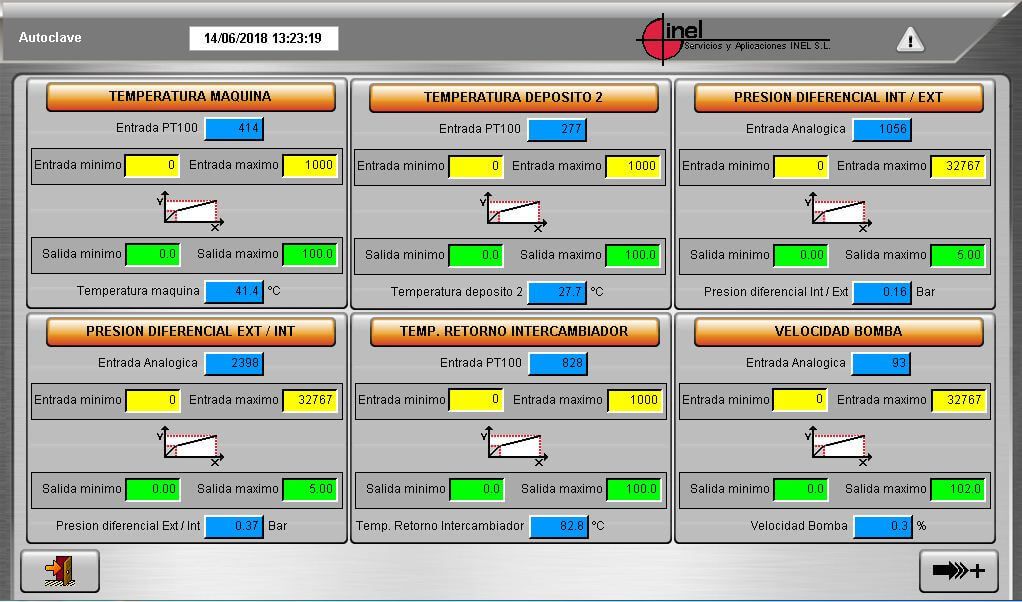

Una autoclave es una máquina que se utiliza para procesos de tintura trabajando en alta o baja presión con vapor de agua. En este caso se realiza la tintura de paquetes de tela por impulsión de agua a presión, control de la temperatura y dosificación de diferentes productos y colorantes que se van introduciendo dentro de la máquina de forma automática según la programación que se realice. La máquina funciona de forma automática solicitando los productos químicos, a lo que llamamos una cocina de productos, de forma que sin intervención del operario la máquina puede completar el ciclo de tintura de forma autónoma. Para ello se pueden programar recetas, donde se indica los productos, cambios de temperatura, etc. de forma secuencial a la máquina. Los trabajos realizados en esta máquina han sido la sustitución de un PC industrial que controlaba la máquina, por un PLC de última generación del fabricante B&R con un terminal Táctil. Con este nuevo equipo podemos comunicarnos mediante comunicación IP con la cocina de productos, solicitar y gestionar las recetas de la máquina, según el producto a tintar. El PLC de B&R dispone de interface VNC, lo que nos permite visualizar la consola de forma remota utilizando la red IP de la fábrica. Al mismo tiempo se genera un fichero en formato CSV donde se registra el proceso de tintura, temperaturas, dosificaciones, etc., para la gestión de calidad, fichero que se puede recuperar vía FTP. Servicios y Aplicaciones INEL, ha realizado los siguientes trabajos:
